液壓閥件試驗臺

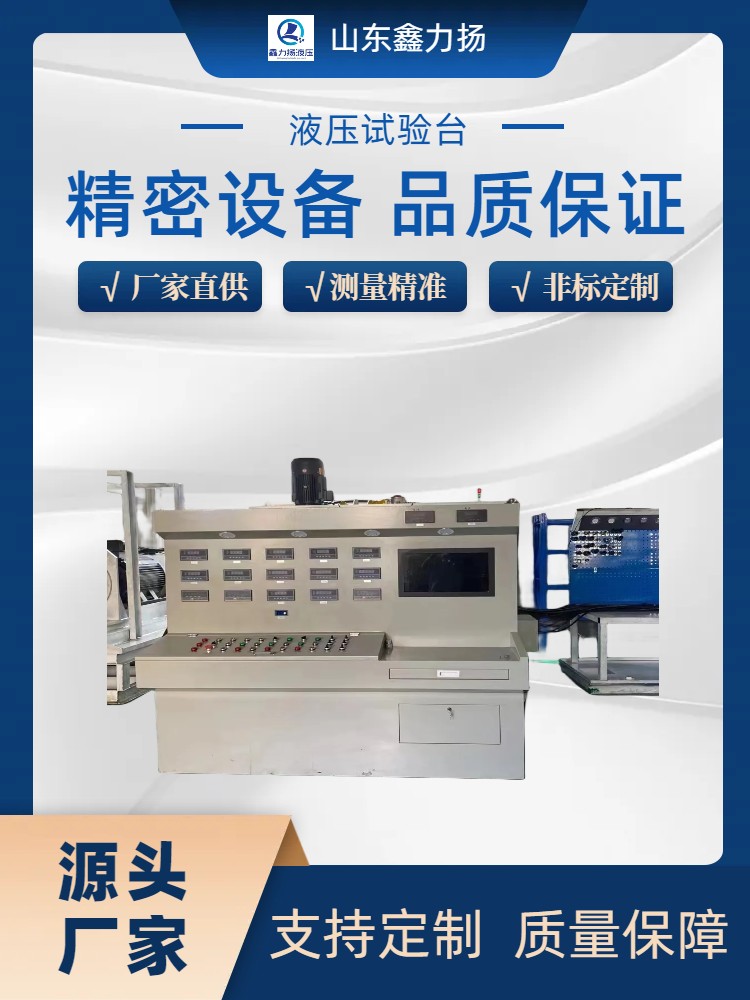

液壓閥試驗臺架通常采用柜式結構，液壓試驗系統、液壓測試傳感器、漏油回收系統安裝在柜內。試驗臺面上裝有壓力表、壓力表開關、測量一次儀表、試驗件連接油口和試驗平臺等，可方便地連接被試元件，并獲得測量參量，而且便于現場對試驗過程及參數變化觀測。試驗參數通過傳感器、數據采集與工控機實現靜動態數據采集、處理、打印壓力損失曲線、內泄漏曲線、安全閥等壓力特性曲線、換向閥微動特性曲線和安全閥瞬態響應特性曲線、試驗報告和數據管理等。

液壓閥試驗臺檢測項目：①主安全閥設定壓力驗證②換向性能③中位泄漏試驗④換向位泄漏試驗⑤耐壓試驗

可以根據需要分別測試方向閥、壓力閥 和流量閥三大類液壓控制閥的動、靜態性能，可測試農機、叉車、裝載機、挖掘機及船用多路換向閥的動、靜態性能。

相應的試驗臺中設置了方向閥座壓力閥座流量閥座以及相應的閥板。當測試方向閥時，首先應將截止閥分別連接到相應的閥板上，使其主油路接通。同測試液壓缸一樣，通過調整變量主油泵的流量，使其達到液壓閥的額定流量。
